项目概述

国家重点研发项目子课题：冷阴极 X 射线源球壳钛合金焊缝检测装置的运动控制系统（下位机部分）。

装置通过 X 射线源与平板探测器沿弧形轨道协同扫查，对球壳钛合金焊缝成像检测。下位机负责对 X 射线源、探测器的协同控制与远程控制：配合 QT 上位机调整射线源与探测器的速度与动作，完成单段焊缝、截面焊缝两种检测模式，并实时上报系统状态。

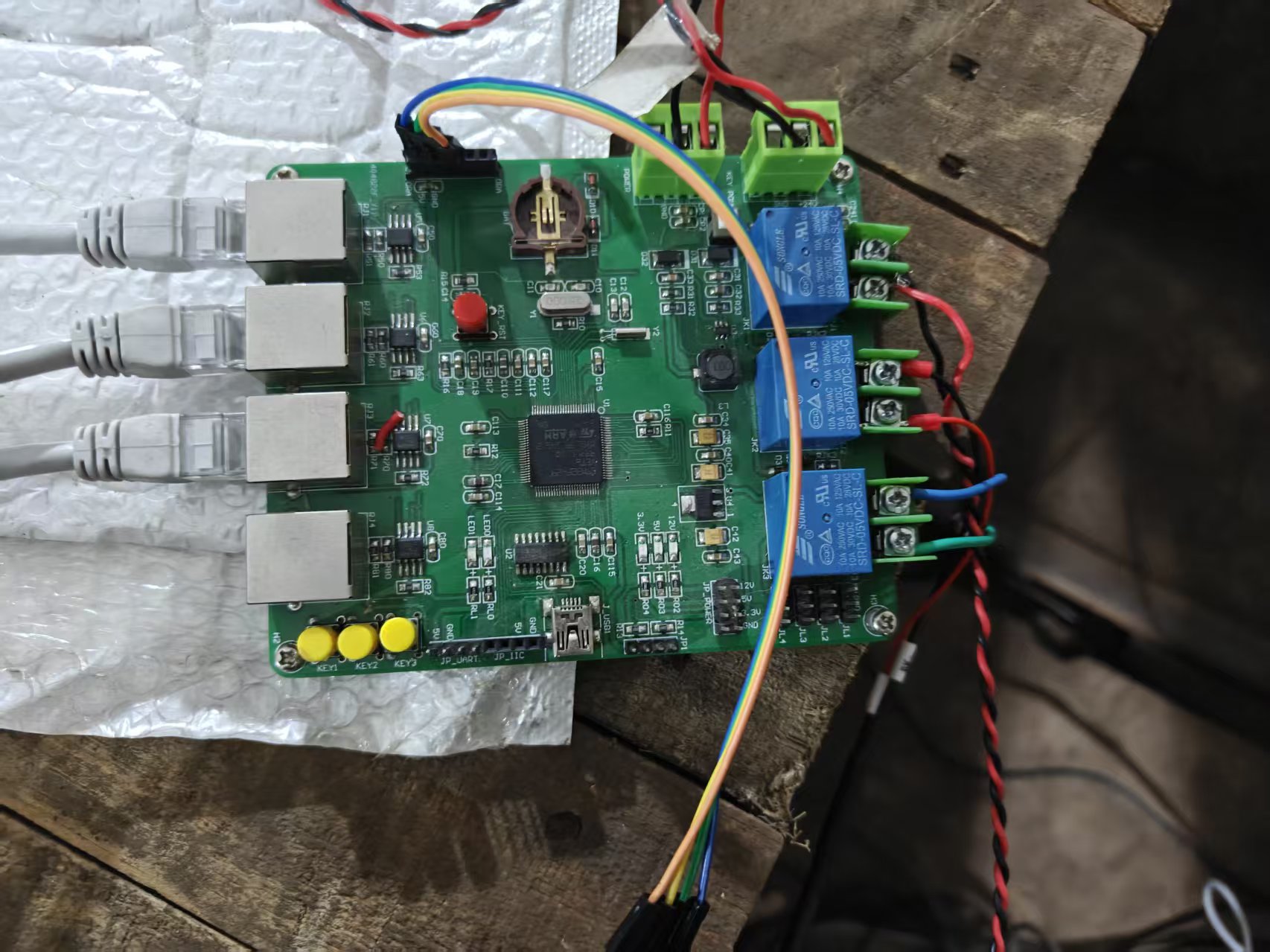

系统组成

flowchart TB
    PC["QT 上位机"] <-->|"RS485 自定义协议帧
UART 中断+DMA · 字节状态机 · 环形缓冲"| MCU["STM32F429 下位机
FreeRTOS 多任务"]
    MCU -->|"Modbus RTU + CRC16"| SERVO["禾川伺服电机驱动器"]
    SERVO --> AXIS["弧形轨道多电机协同"]
    AXIS --> DEV["X 射线源 + 平板探测器"]

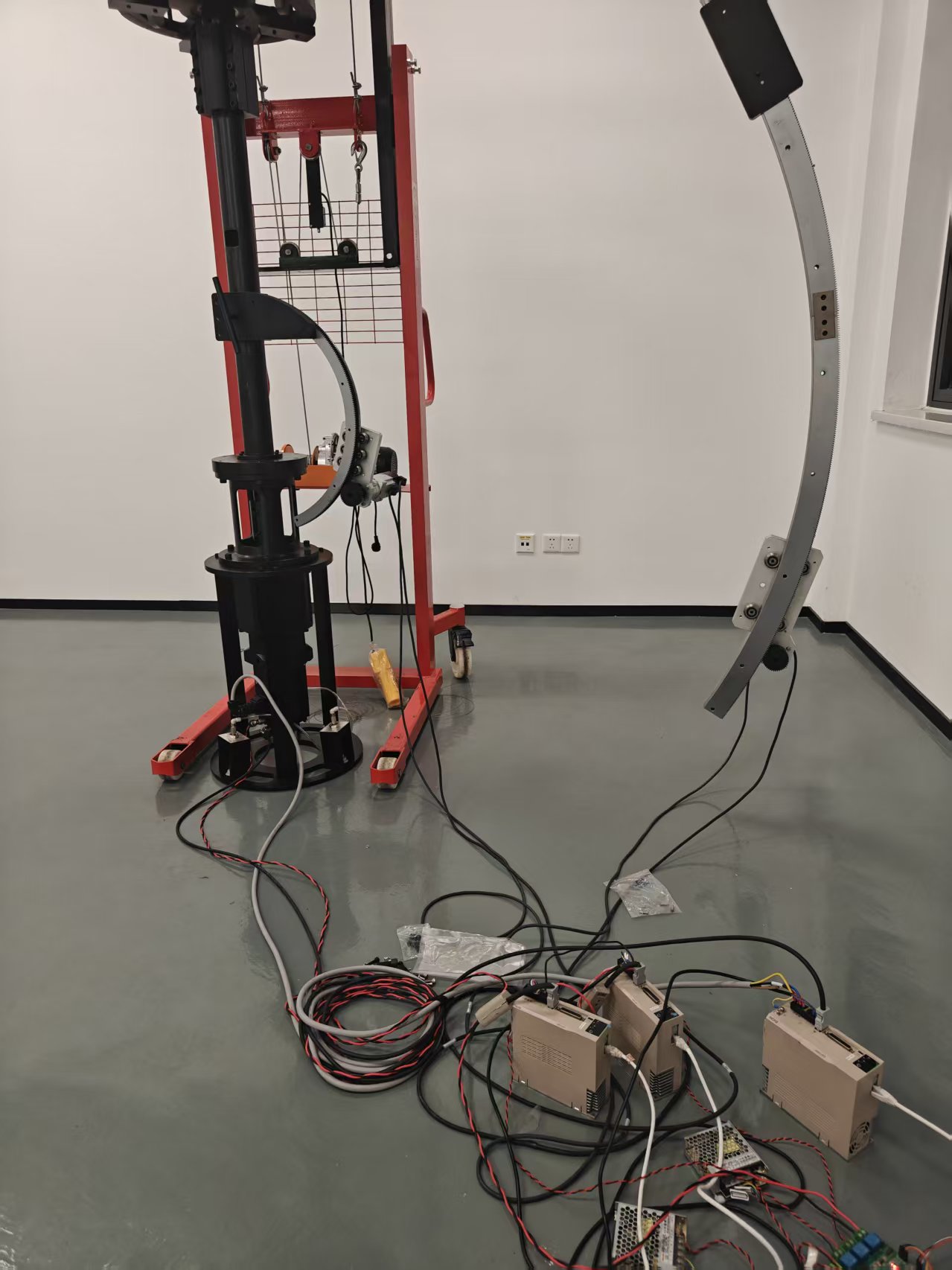

整机实拍：左侧为提升立柱与弧形齿轮轨道，右侧为探测器载滑车，地面为多路禾川伺服驱动器与供电线缆。

软件分层与模块

软件分为两层：APP 应用层承载对外协议、运动语义与任务调度；驱动层提供寄存器级能力（Modbus 协议模板与 CRC、电机寄存器配置序列、OLED/菜单/按键、FLASH 参数存储）。

软件架构

数据流（下行指令 → 上行状态）

flowchart TB
    PC["上位机"] -->|"A5 5A 协议帧"| RX["USART6 RX
IDLE 中断 + DMA 批量入环形缓冲"]
    RX --> PARSE["parseTask（AboveNormal）
7 态字节状态机 + CRC16 查表校验"]
    PARSE -->|"CRC 通过"| Q["motionQueue
8 深消息队列削峰"]
    Q --> MOTION["motionTask（High）
动作时序执行 + ACK 上行"]
    MOTION -->|"轴级互斥锁串行化"| MB["UART4/5 RS485
Modbus RTU"]
    MB --> DRIVE["禾川伺服驱动器
速度环 + 电流环硬件闭环"]
    DRIVE --> AXIS["弧形轨道双轴电机"]

    STATUS["statusTask（Normal · 50ms）
编码器轮询 + 软限位检查"] --> MB
    STATUS -->|"100ms 状态帧 0x82
TX 环形缓冲 + DMA"| PC
    MON["monitorTask（Normal · 100ms）
心跳超时 / 故障沿 / IWDG"] -->|"SafeShutdown + 0x8F 上报"| MOTION

任务划分

两个关键的执行体设计：

• 协议解析与动作执行分离：解析出指令后经 8 深消息队列投递给 motionTask 按序执行，队列削峰保证解析节奏不受动作耗时拖累；
• 编码器轮询放在任务而非软件定时器中：定时器回调与任务可能并发访问同一 Modbus 通道，统一到任务上下文并配合轴级互斥锁后，「请求-应答」事务被彻底串行化。

任务优先级设计依据

优先级不是按“功能重要性”排的，而是按三条工程准则：

1. 截止期与后果：动作执行（清速/抱闸/安全关断）有硬时序且后果不可逆 → 最高应用优先级；
2. 阻塞特性：事件驱动型任务平时全部阻塞在同步原语上，高优先级只影响唤醒延迟，不产生 CPU 争抢；
3. 依赖方向：数据流上游不能被下游长时间阻塞（parse 喂 motion 的队列；status 的编码器数据被 motion 的轴锁依赖）。

完整优先级谱系（NVIC 中断优先级与任务优先级是两套量纲，勿混）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

NVIC 中断 (任何 ISR 可抢占任何任务)
  ├─ UART4/5/6/8 抢占优先级=5（恰好等于 FreeRTOS 可调用 API 的阈值，
  │    ISR 内允许 FromISR API；只做批量入环形缓冲 + flagsSet，µs 级）
任务 (FreeRTOS 原生优先级，抢占式 + 同级时间片轮转)
  ├─ 38 High        motionTask   ← 安全动作的执行权最高
  ├─ 31 AboveNormal parseTask    ← 必须高于周期型任务，否则状态轮询可推迟命令解析
  ├─ 23 Normal      statusTask / monitorTask / defaultTask
  ├─  8 Low         oledShowMenuTask（人机界面，空闲余量处理）
  ├─  2              Timer Service（按键扫描定时器，CubeMX 默认值）
  └─  0 Idle

几个关键取舍：

• 为什么 motion(38) > parse(31)：命令队列已削峰（8 深），解析晚 1–2ms 不影响正确性；反之若 parse 更高，解析长帧期间到达的停止/安全命令会被推迟执行——安全动作的执行权高于协议的解析权。
• status/monitor 同级 Normal：两者都是周期型软实时（50ms/100ms），判定窗口（软限位/心跳 500ms）远大于调度延迟；它们持锁时间短（单次 Modbus 事务约 6ms），motion 高优先级被轴锁阻塞时由互斥量优先级继承临时提升持锁任务，消除优先级反转。
• 关中断快照 vs 互斥量：跨任务读轴状态用 __disable_irq() 短临界区（µs 级、无反转风险）；锁只用于必须串行化的 Modbus 事务（同一 UART 的请求-应答配对）。
• 一个已知限制：定时器守护任务优先级为 CubeMX 默认值 2，低于所有应用任务——当前成立的条件是所有任务都有周期阻塞点，定时器总能在间隙运行；若未来把安全逻辑放进软件定时器（如限位去抖），必须提高该优先级。
• Realtime(47) 刻意留空：为硬实时扩展预留（5–20ms 节拍的位置环、限位 EXTI 的紧急处理链）。

轴状态机

stateDiagram-v2
    [*] --> IDLE
    IDLE --> READY: InitAll（伺服参数+原点捕获+松闸）
    READY --> MOVING: SetSpeed / MoveTimed
    MOVING --> READY: Stop（清速→等减速→抱闸）
    READY --> FAULT: Safe_Shutdown（异常保护）
    MOVING --> FAULT: Safe_Shutdown
    FAULT --> READY: FaultReset（重初始化+重捕获原点+松闸）

任何异常都收敛到单一安全关断入口 MOTION_SafeShutdown()：清速 → 等 150ms（驱动器 100ms 减速斜坡完成，避免高速抱闸冲击）→ 断抱闸继电器 → 锁定 FAULT + 故障码 → monitorTask 沿检测上报。恢复必须显式故障复位指令。

上位机帧协议

帧格式

1
2
3
4

┌──────┬──────┬─────┬──────┬─────────────┬─────────────┬──────────────┐
│ 0xA5 │ 0x5A │ SEQ │ LEN  │ CMD         │ DATA[LEN]   │ CRC16_LO/HI  │
└──────┴──────┴─────┴──────┴─────────────┴─────────────┴──────────────┘
 帧头1   帧头2  序号  载荷长  命令字        0~64B 小端     查表 CRC16，低字节先

• 双帧头 A5 5A：误同步率 1/65536；A5/5A 位翻转丰富，示波器上可辨；
• SEQ 序号：下行主机自增（ACK 回显 → 去重/丢帧检测），上行设备独立自增；
• LEN 显式变长：状态机据此收数，天然支持命令扩展；
• CRC16 覆盖 SEQ..DATA（不含帧头与自身），算法与 Modbus 完全一致（同一张查表），全协议栈一套 CRC；
• 帧开销 7 字节；载荷中可能出现假帧头，由 CRC 兜底丢弃（更高可靠场景可选 COBS 变长编码）。

命令集

实例帧（CRC 实算，可直接用于联调）

解析鲁棒性（7 态状态机 + 三重防护）

1. LEN > 64 → 丢弃回找头（防超长帧打爆缓冲）；
2. 帧内字节间隔 > 50ms → 强制回找头（防半帧卡死）；
3. CRC 失败 → 丢当前帧回找头（假同步自愈）；RX 环满 → 丢最新并计数上报统计。

接收链路硬件侧使用 UART 中断 + DMA 不定长接收，以 IDLE 总线空闲事件判帧：

1
2

__HAL_UART_ENABLE_IT(&huart6, UART_IT_IDLE);
/* 帧长 = 接收缓冲区大小 - __HAL_DMA_GET_COUNTER(&hdma_usart6_rx) */

ISR 只做批量搬移入环形缓冲（SPSC 免锁）+ 置线程标志，解析全部在 parseTask 完成——ISR 保持极短是实时性的关键：若在中断里做逐字节处理甚至打印，9600 波特率下一帧即可阻塞几十 ms。

统一运动控制 API

对上层屏蔽多电机与 Modbus 细节，全部运动能力收敛为一组 MOTION_* 接口：

底层由一组寄存器级驱动接口支撑：

1
2
3
4

Motor_Init(MOTOR1);              // 初始化：Modbus 链路建立 + 驱动器寄存器配置
openMotor(MOTOR1);               // 电机使能
speed_set(MOTOR1, speed);        // 速度模式设定：负速度转补码写入，±3000rpm 软件限幅
closeMotor(MOTOR1);              // 去使能（配合抱闸继电器安全停机）

Modbus RTU 驱动器接口

• 帧结构：地址(1B) + 功能码(1B) + 数据(NB) + CRC16(2B，低字节在前)
• CRC16 参数：多项式 0x8005（反射 0xA001）、初值 0xFFFF，实现查表法与逐位法两种等价算法——上位机协议栈的 CRC 直接复用同一张表
• 实例帧：01 06 03 03 05 DC → CRC = 7B 47
• 错误应答识别：功能码 + 0x80
• 编码器读事务做功能码 + 长度 + CRC 三重校验，连续无应答即触发单轴安全关断

异常保护体系

关于伺服三环控制的工程结论

电流环/速度环/位置环要不要在 MCU 里做？——不需要，这是伺服系统的标准级联结构：

• 位置环（软件，按曲线节拍）→ 速度环（驱动器硬件闭环）→ 电流环（驱动器硬件闭环，µs 级带宽）；
• 若强行在 MCU 做三环：RS485 半双工往返 + RTOS 任务抖动，内环带宽根本撑不起来，反而劣化性能；
• 本项目 MCU 只做位置外环：协议与运动接口预留位置指令扩展，速度/电流环交给禾川驱动器。

轨迹跟踪业务层的实现方案：双电机按 FLASH 中的 1000 点位置/速度曲线做 S 曲线协同跟踪——位置 PID + 速度前馈 + 双电机交叉耦合补偿，位置环输出直接写驱动器速度寄存器；上位机经 LoRa 链路完成曲线分块下传（块号 ACK 隐含重传）、误差曲线回读、前馈/耦合系数在线整定与点动控制；限位开关走 EXTI 硬件链路。

已知限制与后续项

1. 驱动器应答等待仍为固定 5ms 盲等，改进方向是信号量 + 超时；
2. IWDG 未启用（喂狗点与启用步骤已就位，编译开关打开即用）；
3. 硬限位 EXTI 尚未接入软件保护链（常闭开关硬件与 EXTI 驱动已具备，接入方案：ISR 直接抱闸 + 通知任务走 SafeShutdown）；
4. USART6 波特率 9600，协议帧建议提升到 115200；
5. printf 复用上位机串口，正式版应以编译开关关闭或改用独立调试口；
6. 位置闭环当前为速度模式的接口预留，轨迹跟踪按上文 S 曲线方案扩展。

项目状态

下位机软件已完成「RS485 协议栈 + 统一运动接口 + 四大逻辑任务 + 多级异常保护」的完整架构实现；驱动层经整机联调实测，Modbus 通信、双轴运动控制、上位机链路稳定工作，支撑完成单段焊缝与截面焊缝检测流程。
