BootLoader 学习

硬件：

stm32f407(嘉立创天空星)
HC-05蓝牙模块软件：
暂时使用python简陋演示功能

为什么要有bootloader

类似于电脑的boot，可以让我们很方便的去重装系统，可以用u盘重装系统，可以在线重装系统等
可以把一些固定参数放到bootloader里，比如屏幕亮度，初始参数等等，可以专注于APP的开发

前置知识

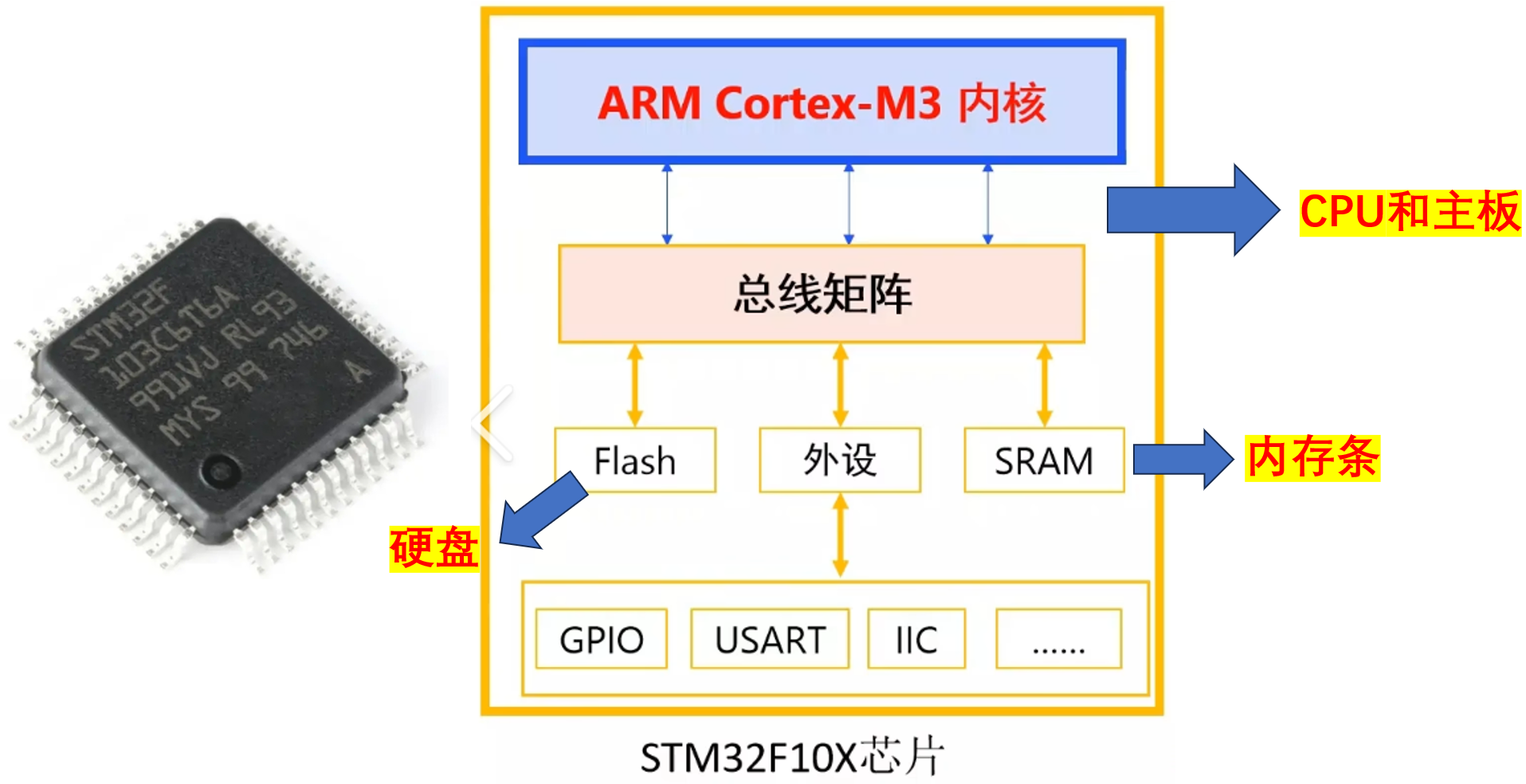

单片机组成

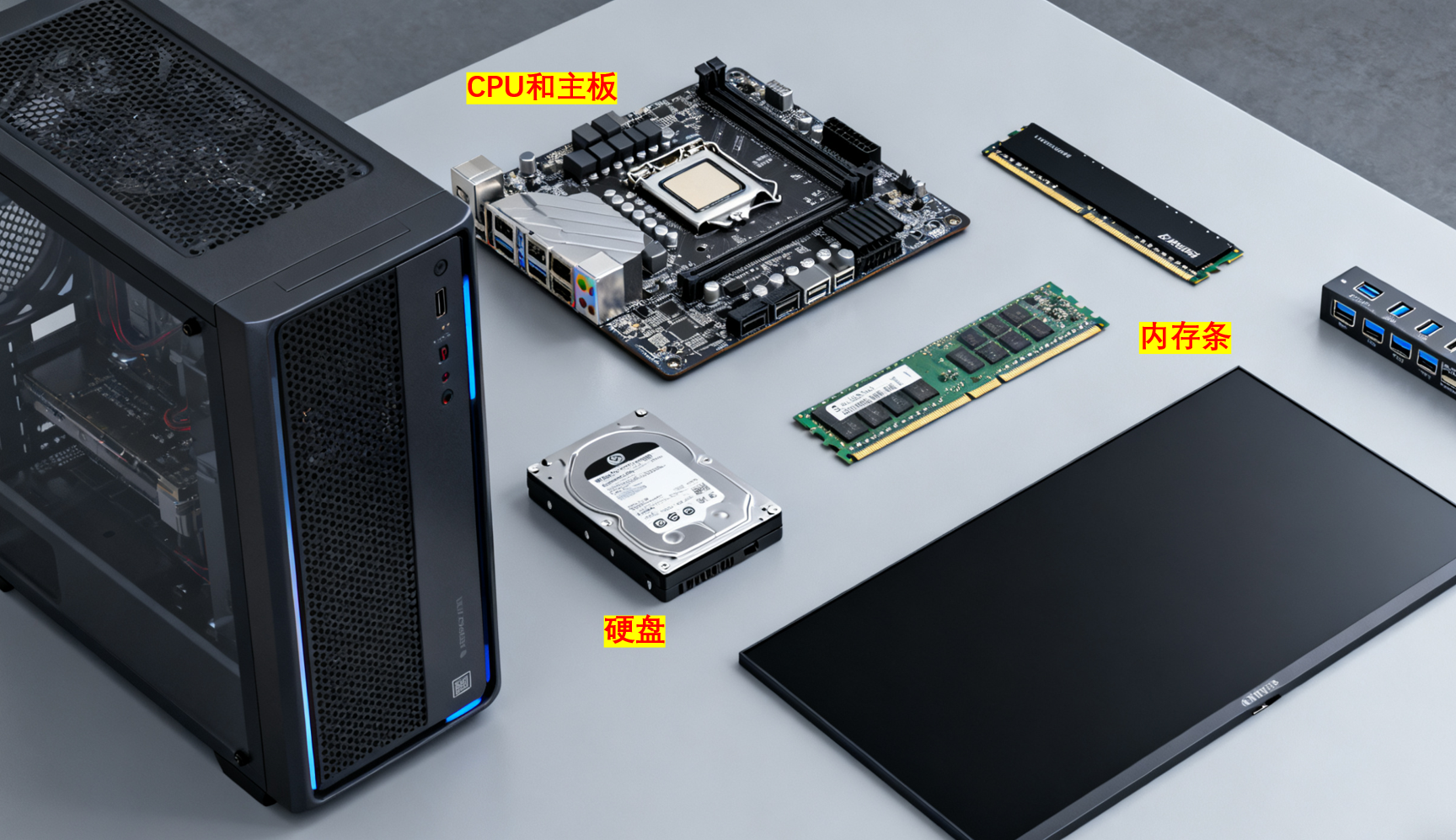

电脑组成 stm32内部，与电脑组成类似，主要强调：

片内Flash：相当于电脑硬盘
嵌入式 SRAM：相当与电脑内存条

你需要知道：

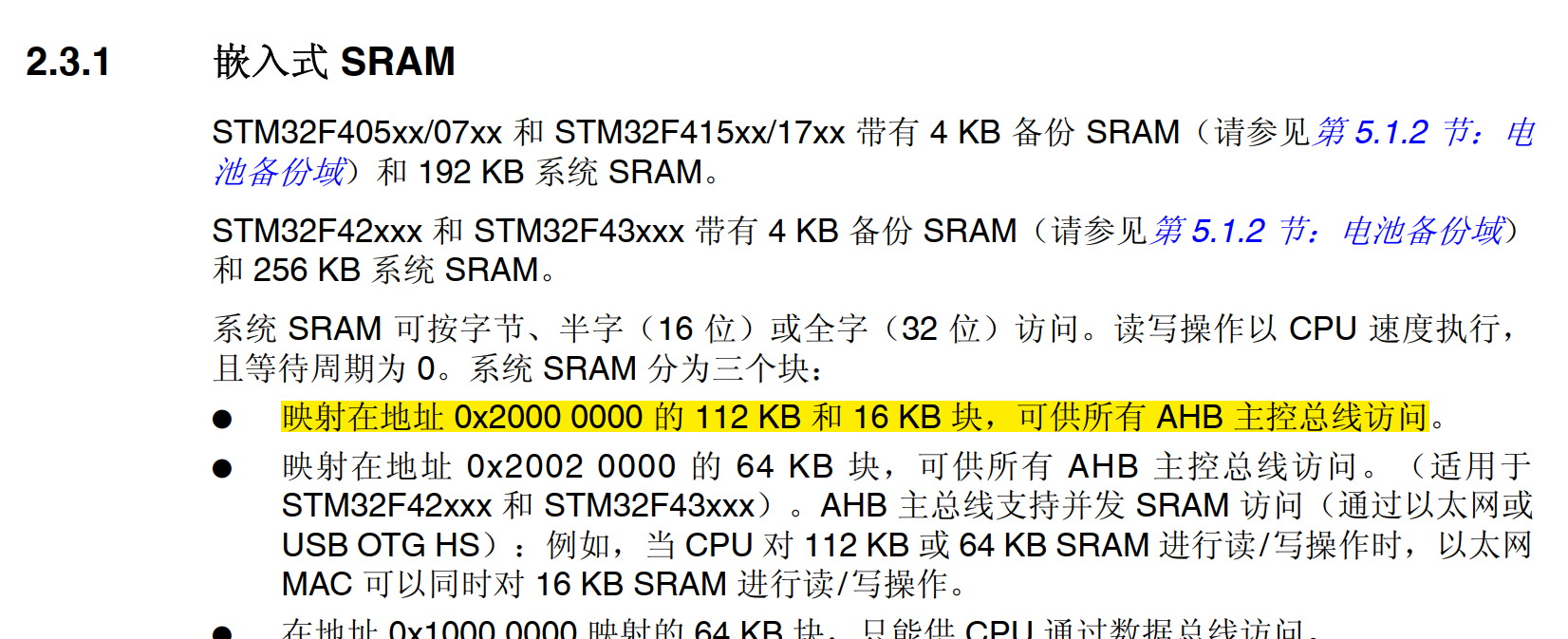

嵌入式SRAM是被映射在$0x2000 0000$上的

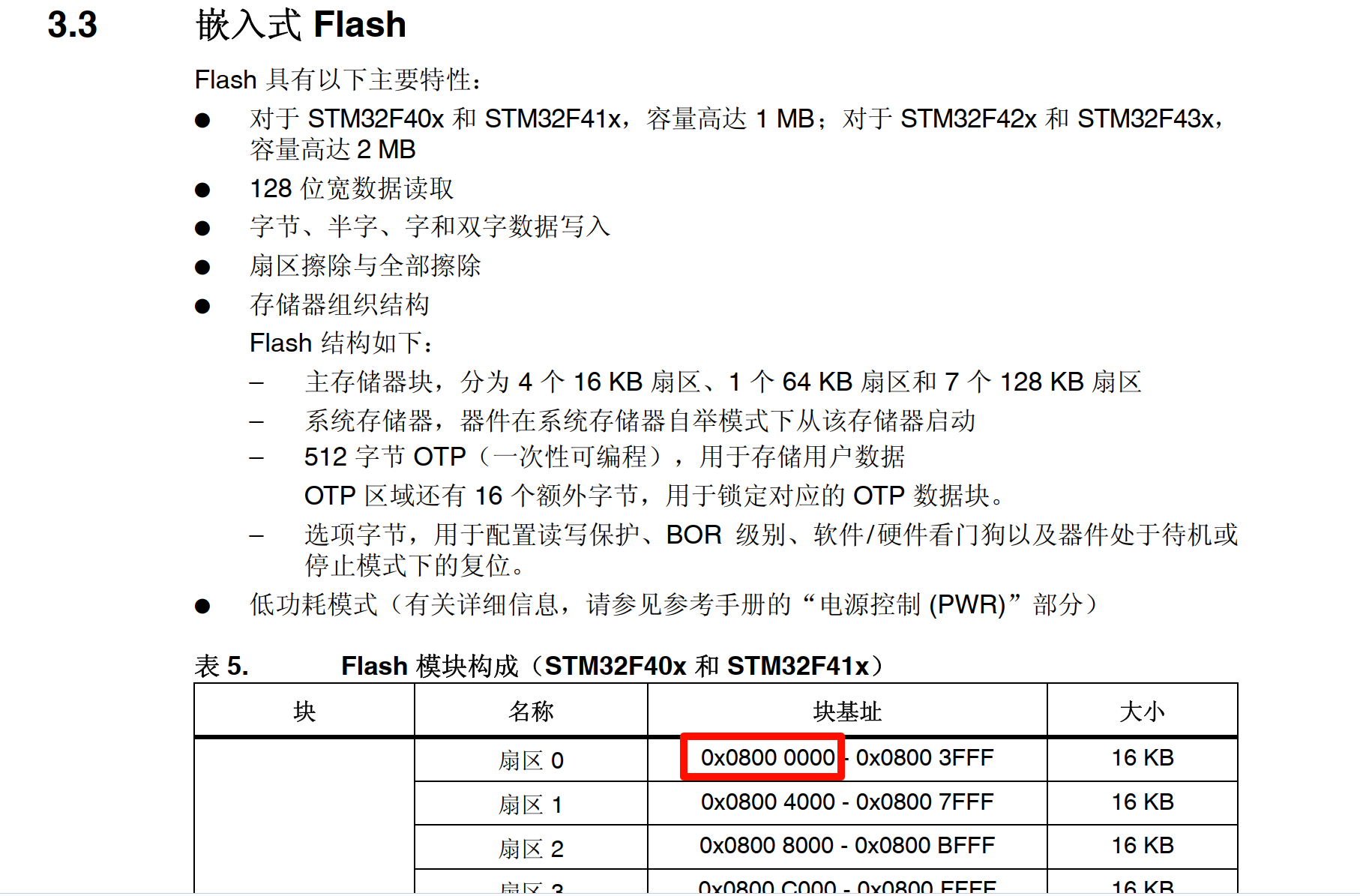

嵌入式flash是被映射在$0x0800 0000$

stm32启动流程

STM32微控制器从上电或复位到执行你编写的 main() 函数 之前，会经历一系列由硬件和启动代码（通常是汇编语言编写的）完成的初始化步骤

下面是 STM32 从上电到进入 main() 函数的详细过程：

一、硬件复位与启动模式选择

1. 上电复位 (POR) 或硬件复位

当STM32芯片上电或者复位引脚（NRST）被置为低电平并释放时，微控制器会进入复位状态。在复位期间，所有内部寄存器会被设置为预设的初始值，确保系统处于一个确定的、已知的状态。

2. 选择启动模式 (BOOT Pins)

CPU内核在复位结束后，首先会采样特定的启动引脚（如 BOOT0 和 BOOT1，具体名称和数量可能因型号而异）。这些引脚的状态决定了微控制器从哪个存储器空间开始执行代码：

主闪存启动 (Main Flash Memory)：最常用的模式，运行用户编写的程序。
系统存储器启动 (System Memory)：运行内置的 Bootloader，用于通过串口、USB等接口烧录程序。
SRAM 启动 (Embedded SRAM)：运行驻留在SRAM中的代码，不常用。通常，在运行用户程序时，会配置为从主闪存启动。

二、Cortex-M 内核的初始寻址

STM32 的核心是 Cortex-M 系列内核（如 M0、M3、M4、M7），它们遵循一个标准化的启动流程，这部分是由硬件自动完成的。

3. 读取中断向量表

微控制器根据启动模式，确定中断向量表的起始地址（在主闪存启动模式下，通常是 0x0800 0000）。中断向量表是存储了各种异常和中断服务程序入口地址的表格。

4. 初始化栈指针 (SP)

CPU 从向量表的第一个 32 位字（地址 Boot_Address + 0x00）中读取初始的 主栈指针 (MSP) 的值。这是程序中栈区的最高地址，用于存储局部变量、函数调用返回地址等。

5. 设置程序计数器 (PC)

CPU 从向量表的第二个 32 位字（地址 Boot_Address + 0x04）中读取 复位处理程序（Reset_Handler）的地址，并将这个地址加载到 程序计数器 (PC) 中。 至此，硬件初始化完成，程序控制权正式移交给 Reset_Handler。

三、执行启动文件代码 (`Reset_Handler`)

Reset_Handler 是由编译器和芯片厂商提供的一个汇编语言函数，通常位于项目中的 startup_stm32xxx.s 文件（即启动文件）中。它的任务是为C/C++程序的运行准备好环境，包括内存、时钟和库函数等。

6. 调用 `SystemInit()`

Reset_Handler 做的第一件大事是调用 SystemInit() 函数（通常在 system_stm32xxx.c 文件中）。该函数主要完成：

配置系统时钟：设置主时钟源、PLL 倍频等，将系统时钟配置到所需的工作频率（但此时还不涉及用户外设时钟）。
配置存储器：如设置 Flash 访问等待周期等。

7. 初始化 RAM 中的数据段

初始化 .data 段：.data 段存储了已初始化的全局变量和静态变量。这些变量的初始值存储在 Flash 中，Reset_Handler 会将这些值从 Flash 复制到 RAM 中。
初始化 .bss 段：.bss 段存储了未初始化的全局变量和静态变量。C 语言标准要求它们在程序开始时必须被清零。Reset_Handler 会将 .bss 段在 RAM 中的区域清零。

8. 调用 C 库初始化函数

对于标准 C/C++ 环境，Reset_Handler 还会调用 C 库的初始化函数（例如 __libc_init_array），用于：

初始化 C 运行时环境。
调用 C++ 程序的静态构造函数（如果你的代码中有使用）。

9. 跳转到 `main()`

在完成所有必要的硬件和软件环境准备后，Reset_Handler 的最后一步就是执行一条跳转指令，调用用户编写的 main() 函数。代码段

; 假设这是 Reset_Handler 的最后几行伪汇编代码
; ...
BL      SystemInit          ; 调用系统时钟初始化函数
BL      __libc_init_array   ; 调用 C 库初始化函数
LDR     R0, =main           ; 将 main 函数地址加载到 R0
BX      R0                  ; 跳转到 main 函数执行

至此，STM32 终于进入了你的应用程序，开始执行用户代码。

总结流程图

上电后检查boot引脚的高低决定从哪启动（在哪寻找代码）
读取代码(编译后的2进制文件)的第一个字(主堆栈的地址)，（工厂的工作地点）
寻找第二个字以运行到main();

步骤	执行者	动作描述	目标
1	硬件/CPU	上电复位 (POR)	强制所有硬件到初始状态。
2	硬件/CPU	检查 BOOT 引脚	确定代码的启动位置（如主 Flash）。
3	硬件/CPU	读取向量表	确定 SP 和 PC 的初始值。
4	硬件/CPU	设置初始 SP/PC	初始化主栈指针，跳转到 `Reset_Handler`。
5	启动文件	调用 `SystemInit()`	配置系统时钟和 Flash 等基础硬件。
6	启动文件	初始化数据段	从 Flash 复制 `.data` 到 RAM，将 `.bss` 段清零。
7	启动文件	调用库初始化	初始化 C 运行时环境和静态构造函数。
8	启动文件	调用 `main()`	进入用户应用程序的起点。

问题：

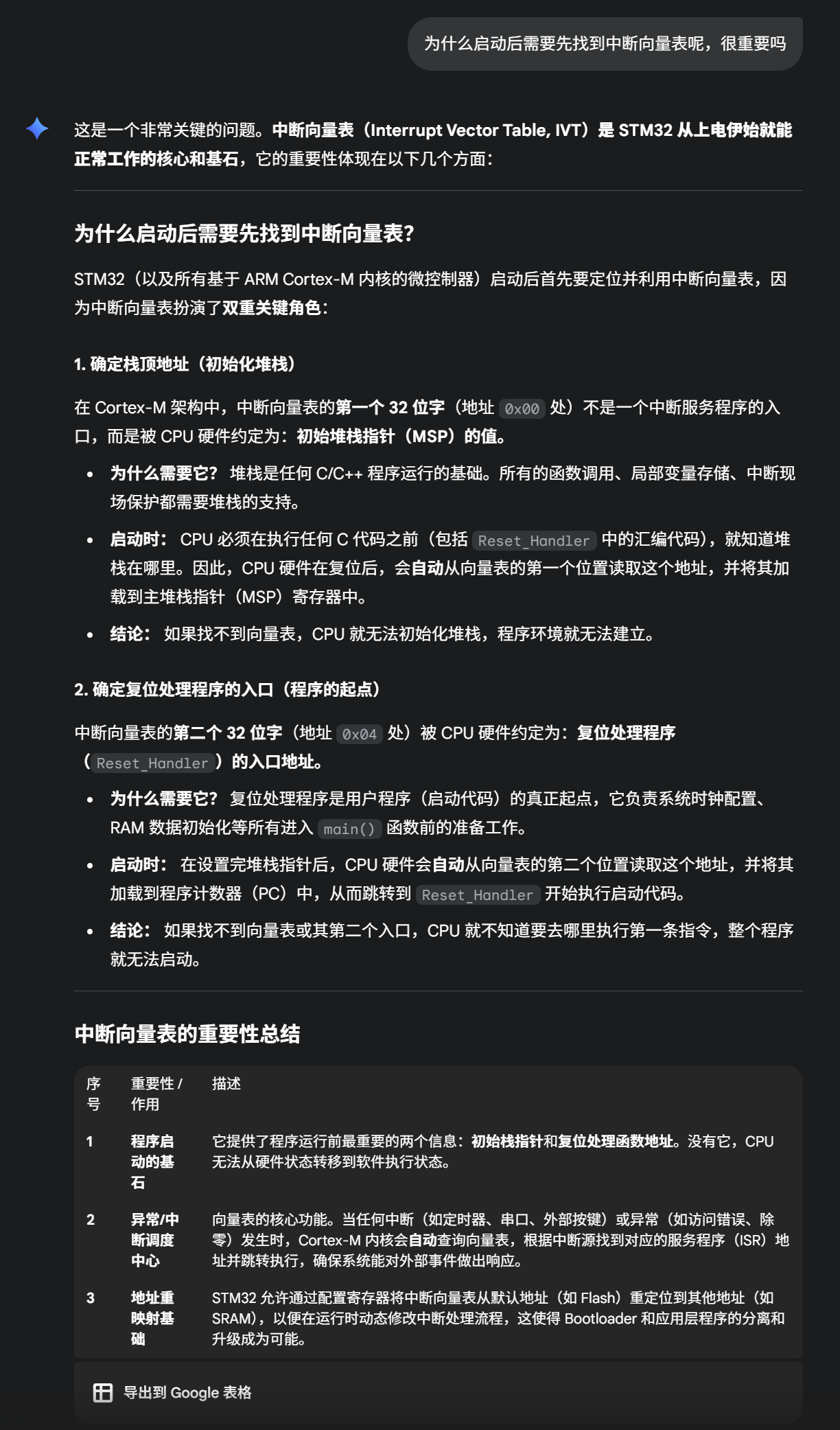

Question1为什么启动后需要先找到中断向量表呢，很重要吗?

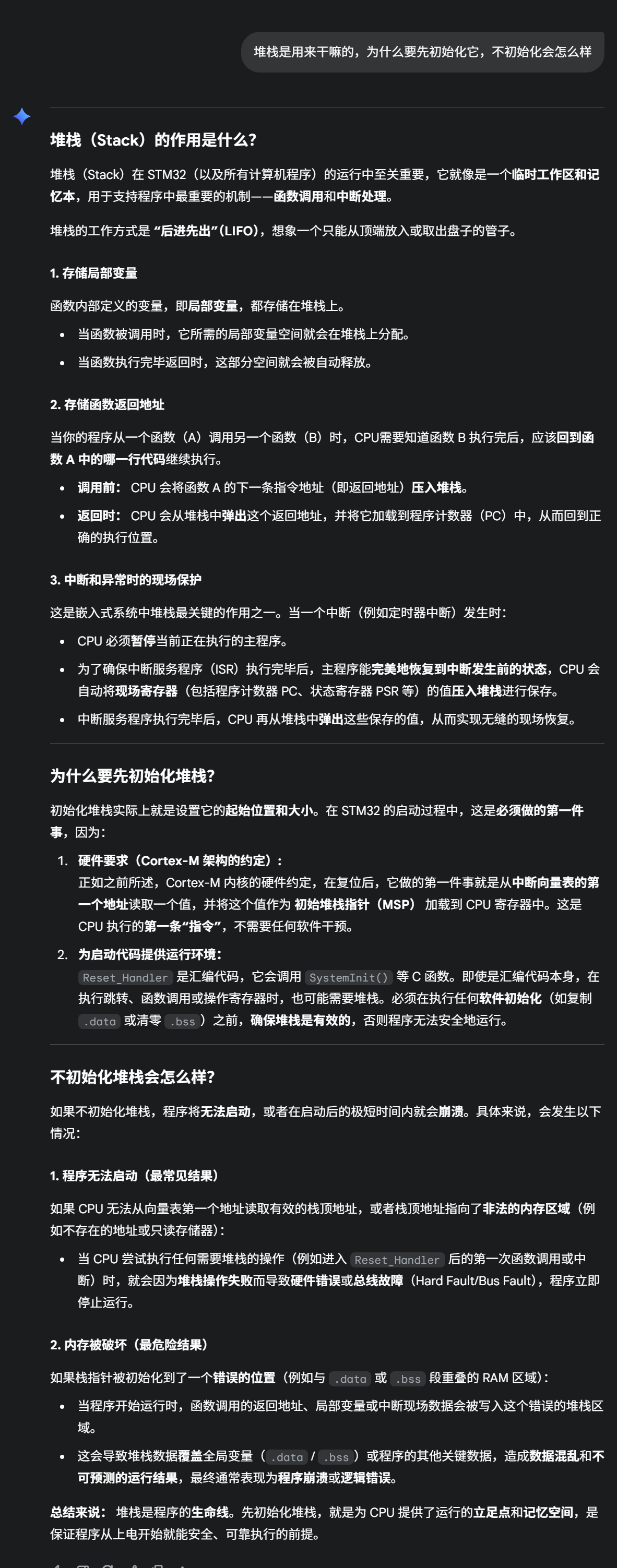

Question2:堆栈是用来干嘛的，为什么要先初始化它，不初始化会怎么样

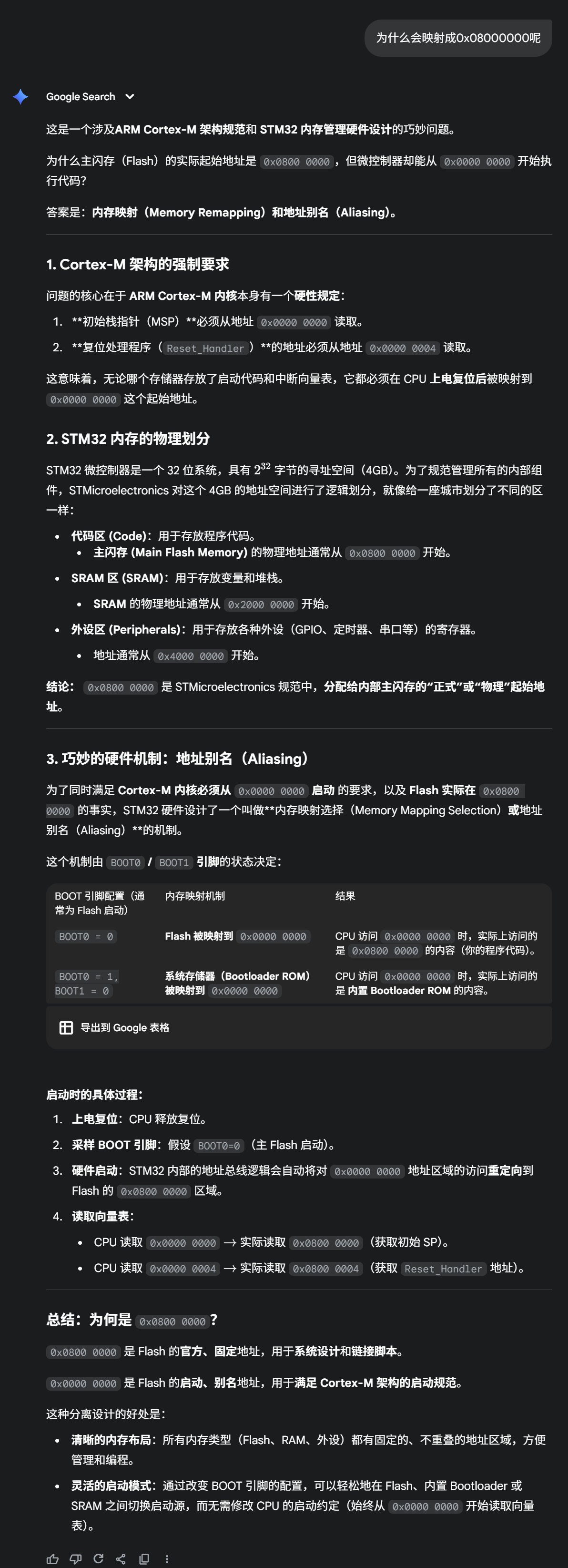

Question3：为什么会映射成0x08000000呢

简单跳转代码

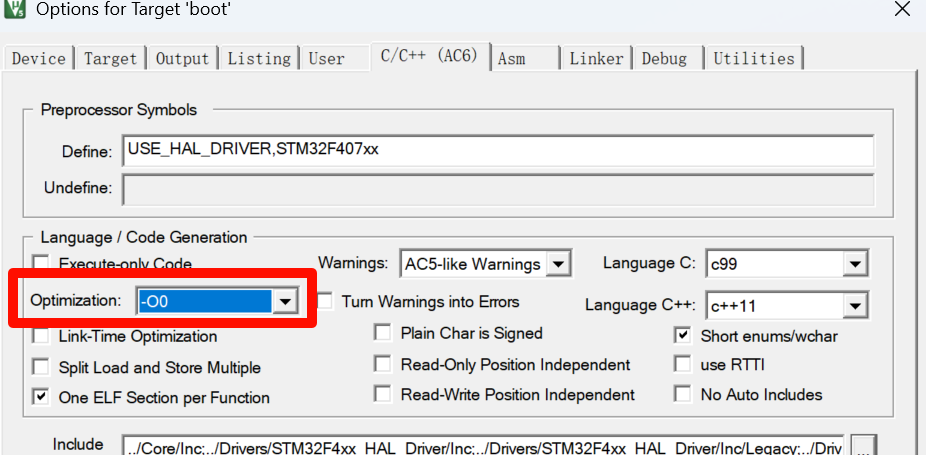

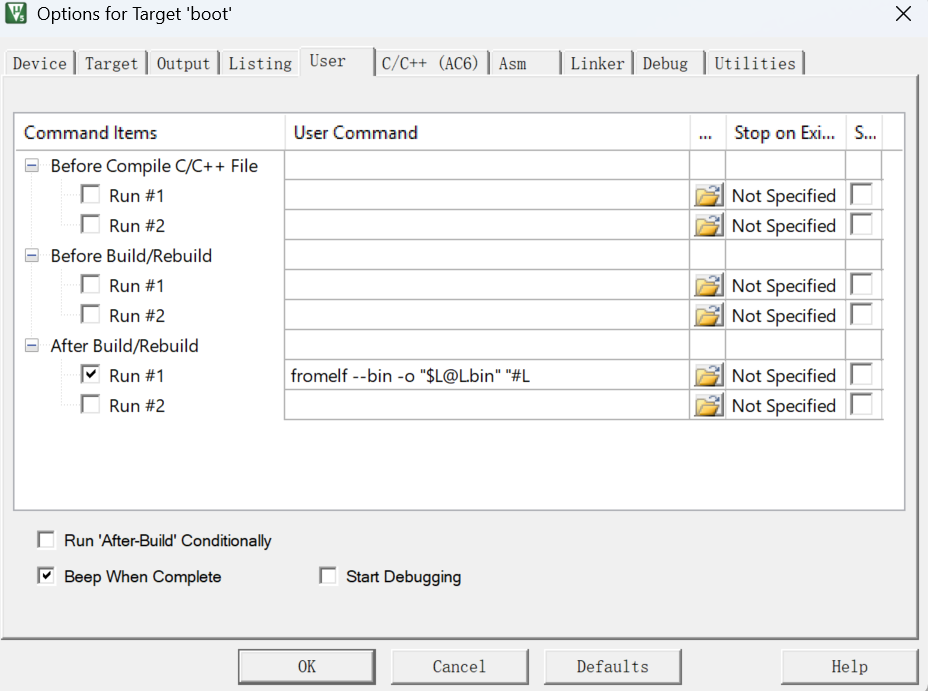

使用O3优化可以减小boot大小 fromelf –bin -o “$L@L.bin” “#L

Boot

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
typedef void (*pFunction)(void);

void JumpToApplication(void) {
    // 1. 检查应用程序地址是否有效
    // 应用程序的栈顶地址位于其起始地址的第一个字
    if (((*(__IO uint32_t*)APP_ADDRESS) & 0x2FFE0000) == 0x20000000) {
        // 2. 将中断向量表重定向到应用程序地址
        SCB->VTOR = APP_ADDRESS;

        // 3. 获取应用程序的栈顶地址和复位处理函数地址
        pFunction app_reset_handler = (pFunction)(*(__IO uint32_t*)(APP_ADDRESS + 4));
        __set_MSP(*(__IO uint32_t*)APP_ADDRESS);

        // 4. 跳转到应用程序
        app_reset_handler();
    }
}

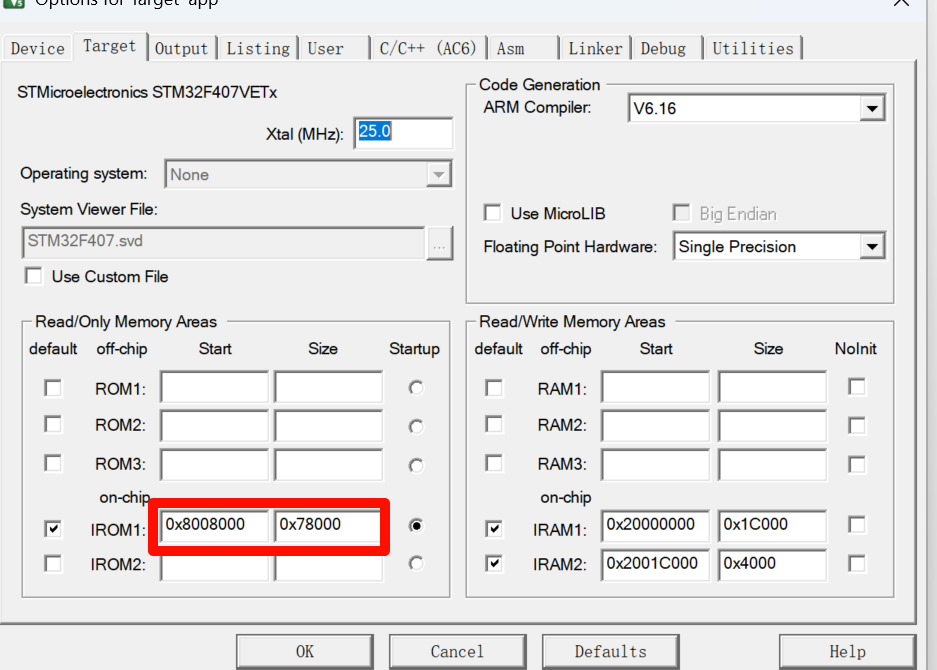

APP

随便，但是：

问题

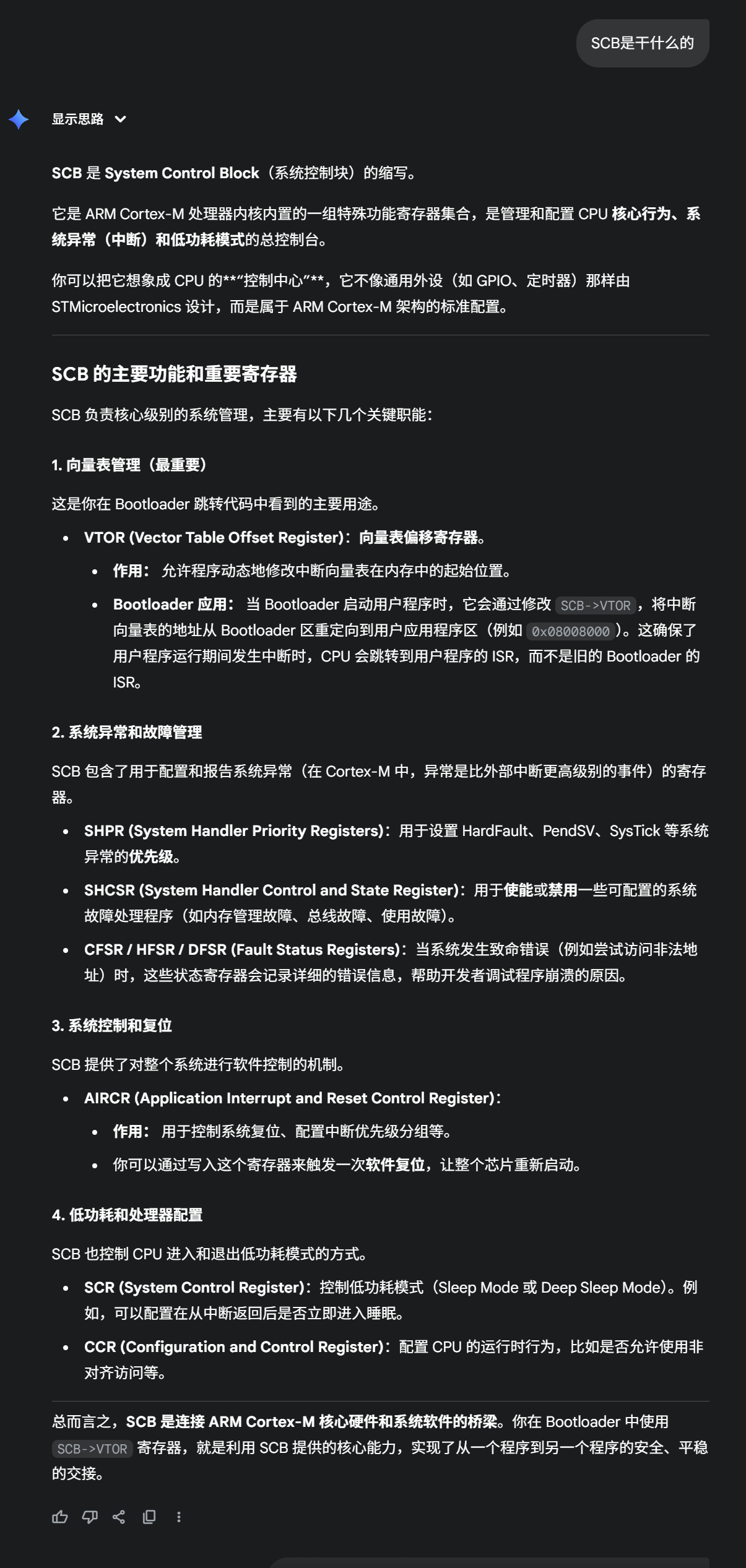

question1 SCB是什么：

远程下载讲解

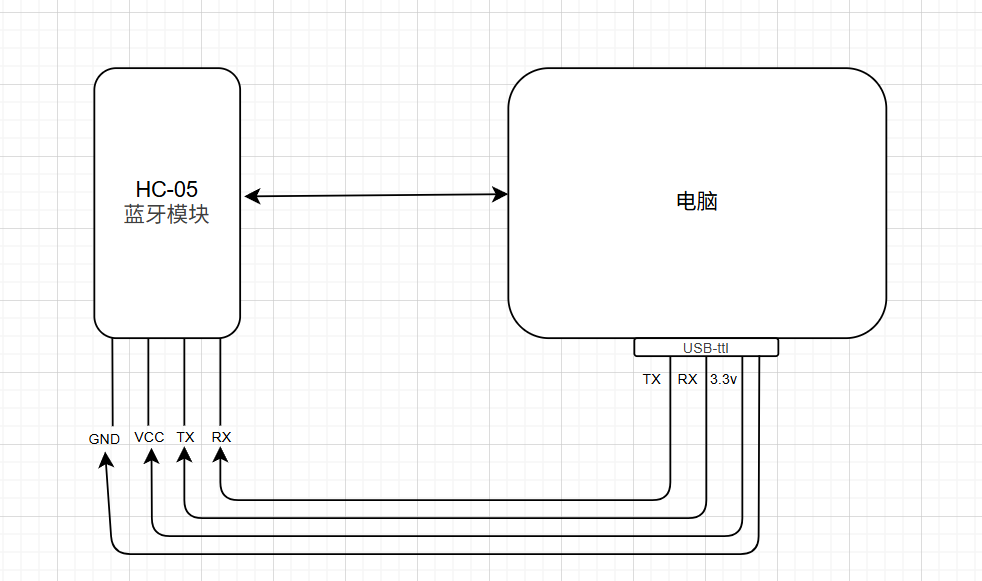

注意事项：HC-05的VCC接3V3，实测5V无法使用蓝牙模块只有在通信状态才会显示已连接蓝牙，打不开蓝牙串口参考：HC05和电脑蓝牙通讯 HC05-python-stm32的波特率必须都设置为同样的速率，我这里为9600

蓝牙模块讲解

总结：当成远程串口用就行

常用AT指令

波特率为38400

指令	返回	意义
AT	ok	检测固件是否可用
AT+RESET	ok	模块软件复位
AT+VERSION?	+VERSION:<Param> OK	获取固件版本
AT+NAME=name	ok	设置模块名字
AT+NAME?	+NAME:<Param> OK	返回模块名字
AT+PSWD=“passwd”	OK	设置模块密码
AT+PSWD?	+PSWD:<Param> OK	获取模块密码
AT+UART=115200,0,0	ok	设置通信时的波特率
AT+UART?	+UART:<Param1>,<Param2>,<Param3> OK	获取串口参数

模块指示灯标志

定时闪两下：已经连接蓝牙，处于通信状态
快闪：未连接
慢闪：工作模式，可使用AT指令调整参数（进入：保持按键按下，通电后松开按键即可）

测试流程

先进入工作模式，使用AT检查是否可用，
设置模块名字：AT+NAME=MyBluetooth
获取密码：AT+PSWD?
查看波特率：AT+UART?

嵌入式Flash操作

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
void Flash_Erase_App(void)
{
    FLASH_EraseInitTypeDef EraseInit;
    uint32_t PageError;
    // 解除Flash保护
    HAL_FLASH_Unlock();

    // F407: sector2(扇区2) = 0x08008000 开始
    EraseInit.TypeErase    = FLASH_TYPEERASE_SECTORS;
    EraseInit.Sector       = FLASH_SECTOR_2;
    EraseInit.NbSectors    = 6;  // 到 sector7(扇区7)
    EraseInit.VoltageRange = FLASH_VOLTAGE_RANGE_3;

    if (HAL_FLASHEx_Erase(&EraseInit, &PageError) != HAL_OK) {
        // 错误处理
    }
    // 开启保护
    HAL_FLASH_Lock();
}

HAL_StatusTypeDef Flash_Write(uint32_t addr, uint8_t *data, uint32_t len)
{
    HAL_StatusTypeDef status;
    HAL_FLASH_Unlock();

    for(uint32_t i=0; i<len; i+=4) {
        uint32_t word = *(uint32_t*)(data+i);
        status = HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr+i, word);
        if(status != HAL_OK) break;
    }

    HAL_FLASH_Lock();
    return status;
}

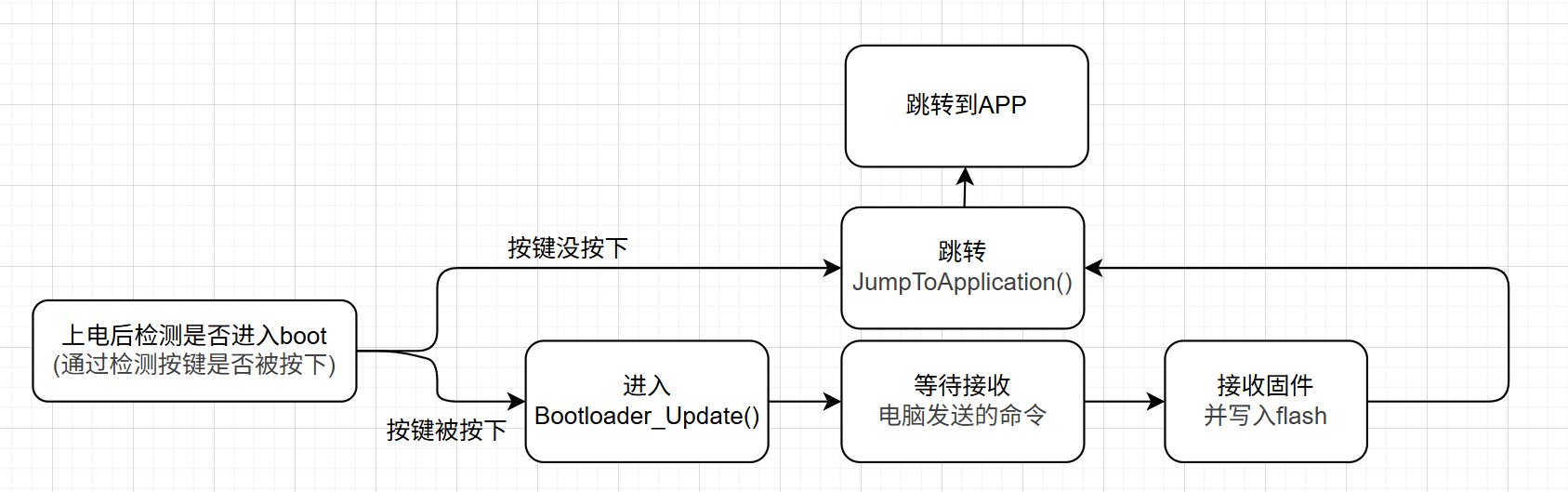

主要逻辑

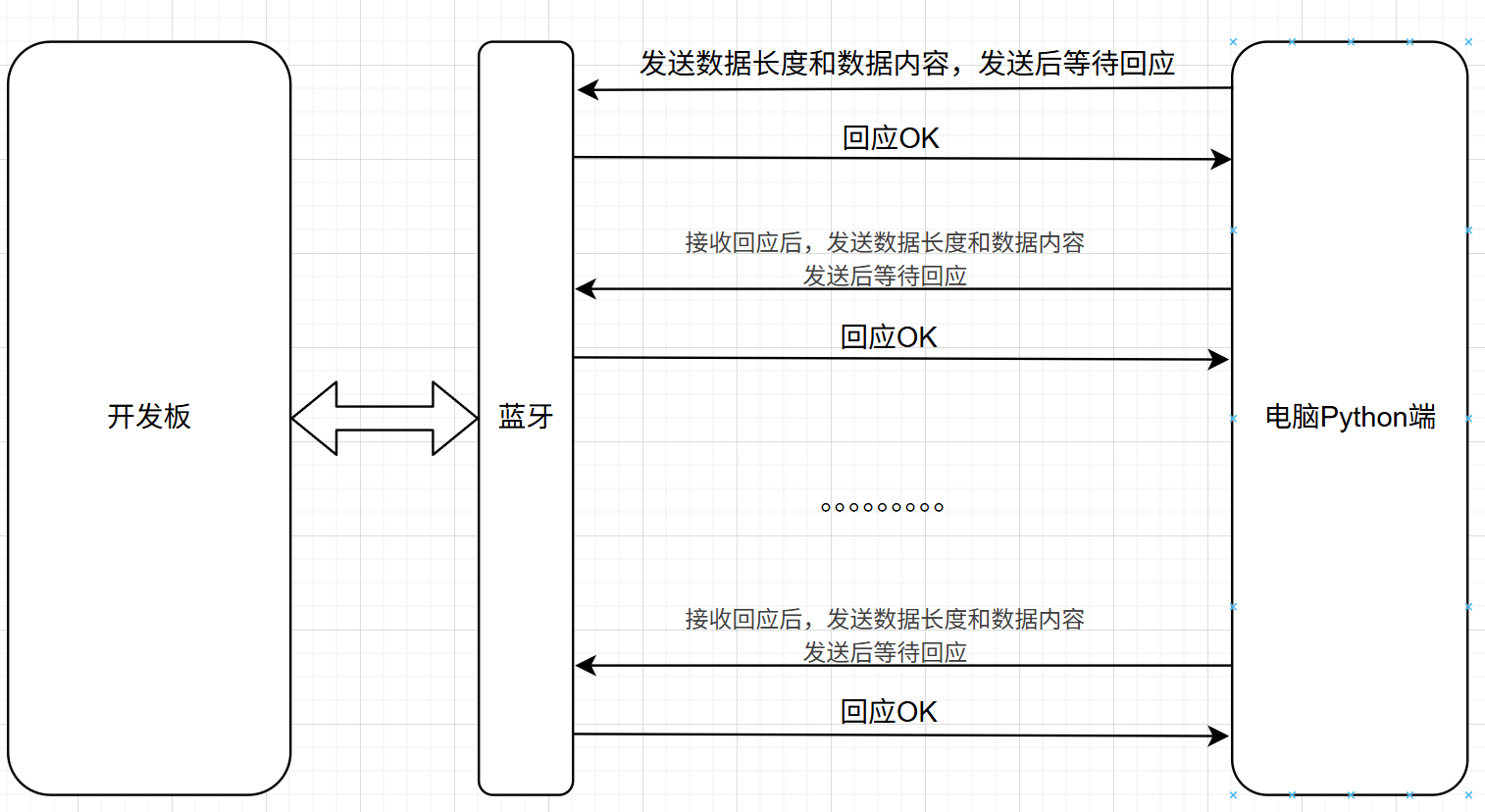

固件发送与接收

Bootloader代码逻辑

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;

    Flash_Erase_App();

    while(1)
    {
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);

        if(cmd == CMD_DATA) {
            uint16_t len;
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);

            Flash_Write(addr, buf, len);
            addr += len;

            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        else if(cmd == CMD_END) {
            HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
            break;
        }
    }
}

电脑_python–发送

python要先安装pyserial跑：pip install pyserial 固件采用分批的形式发送，使用python脚本进行发送 ser = serial.Serial("COM4", 9600)这里的COM4需要改成你的com端口

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
import serial
import struct
# 初始化一个串口对象
ser = serial.Serial("COM4", 9600)

def send_data(data):
    ser.write(b"\x02")  # CMD_DATA
    # 把当前数据块的长度打包成两个字节的无符号整数（小端序）。
    # 比如 len(data) = 256，那么结果是 b'\x00\x01'，开发板端可以据此知道这包数据有多长。
    ser.write(struct.pack("<H", len(data)))
    ser.write(data)
    # 阻塞读取开发板发送的信息，确保是否传递成功
    print(ser.read(2))  # OK

with open("app.bin", "rb") as f:
    while True:
        # 每次循环读取256个数据
        chunk = f.read(256)
        if not chunk:
            break
        send_data(chunk)

ser.write(b"\x03")  # CMD_END
print(ser.read(4))  # DONE

stm32_蓝牙–接收

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
#define APP_ADDR 0x08008000
#define CMD_START 0x01
#define CMD_DATA  0x02
#define CMD_END   0x03
void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;
    // 擦除老APP,准备迎接新王
    Flash_Erase_App();

    while(1)
    {
        // 堵塞接收，根据先接收到的命令决定怎么做
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);
        // 数据命令，表示接收到的是数据
        if(cmd == CMD_DATA) {
            uint16_t len;
            // 获取长度
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            // 获取内容
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);
            // 写入内容
            Flash_Write(addr, buf, len);
            // 位移地址，准备写入后续内容
            addr += len;
            // 回应OK
            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        // 结束命令，表示接收完成，退出该函数
        else if(cmd == CMD_END) {
            HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
            break;
        }
    }
}

增加校验-CRC32

一、CRC32 是什么

CRC 全称 Cyclic Redundancy Check（循环冗余校验）。
CRC32 表示它使用的是 32位的多项式运算结果。它不是“加法求和”那种简单校验，而是用一种二进制多项式除法的思想：

把整个数据看作一个很长的二进制数；
用一个固定的“生成多项式”去做模2除法；
最后得到一个 32 位的余数；
这个余数就是 CRC 校验码。

🧠 模2除法：相当于普通除法，但所有加减都用“异或（XOR）”。

二、CRC32 的作用

CRC32 不是用来“防黑客”或“加密”的，而是为了 检测传输或存储过程中的错误。例如：

你通过串口发送 100KB 的固件；
中途某一字节丢了、翻转了；
STM32 收到的文件计算出的 CRC 不等于原始文件的 CRC；
→ 说明传输错误，不执行更新。可以检测出几乎所有单比特错误、突发错误，非常可靠。

电脑端-python增加校验

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
import serial
import struct
import binascii
from tqdm import tqdm   # pip install tqdm

# 打开串口
ser = serial.Serial("COM4", 9600, timeout=2)

def send_data(data):
    # 发送数据包
    ser.write(b"\x02")                       # CMD_DATA
    ser.write(struct.pack("<H", len(data)))  # 长度
    ser.write(data)                          # 数据本体
    resp = ser.read(2)                       # Bootloader 回复 OK
    if resp != b"OK":
        raise Exception("Bootloader写入失败，返回: %s" % resp)

def send_end(crc32, total_size):
    # 通知 Bootloader 固件结束 + CRC
    ser.write(b"\x03")                       # CMD_END
    ser.write(struct.pack("<I", crc32))      # 4字节 CRC32
    ser.write(struct.pack("<I", total_size)) # 固件总长度（可选）
    resp = ser.read(4)
    if resp != b"DONE":
        raise Exception("Bootloader校验失败，返回: %s" % resp)

# ---------------- 主流程 -----------------
with open("app.bin", "rb") as f:
    data = f.read()

# 计算 CRC32（和 Bootloader 保持一致）
crc32 = binascii.crc32(data) & 0xFFFFFFFF
total_size = len(data)
print(f"固件大小: {total_size} 字节, CRC32 = 0x{crc32:08X}")

# 分块发送（带进度条）
chunk_size = 256
with tqdm(total=total_size, unit="B", unit_scale=True, desc="升级中") as pbar:
    for i in range(0, total_size, chunk_size):
        chunk = data[i:i+chunk_size]
        send_data(chunk)
        pbar.update(len(chunk))

# 通知结束
send_end(crc32, total_size)
print("固件升级完成 ✅")

stm32端-增加校验

在CRC校验算法中，数据被视为一个巨大的二进制数，代表一个多项式的系数。生成多项式（CRC32_POLY）就是用来与这个数据多项式进行“模2除法”运算的除数，最终得到的余数就是CRC校验值。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
// 多项式 (Ethernet, ZIP, etc. 通用): 0x04C11DB7
#define CRC32_POLY 0xEDB88320UL
uint32_t crc32_calc(uint8_t *data, uint32_t length) {
    uint32_t crc = 0xFFFFFFFFUL;
    for (uint32_t i = 0; i < length; i++) {
        crc ^= data[i];
        for (uint8_t j = 0; j < 8; j++) {
            if (crc & 1) {
                crc = (crc >> 1) ^ CRC32_POLY;
            } else {
                crc >>= 1;
            }
        }
    }
    return ~crc;
}

bootloader逻辑改变

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
#define APP_ADDR 0x08008000
#define CMD_START 0x01
#define CMD_DATA  0x02
#define CMD_END   0x03
void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;

    Flash_Erase_App();

    while(1)
    {
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);

        if(cmd == CMD_DATA) {
            uint16_t len;
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);

            Flash_Write(addr, buf, len);
            addr += len;

            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        else if(cmd == CMD_END) {
            uint32_t host_crc, host_size;
			HAL_UART_Receive(&huart1, (uint8_t*)&host_crc, 4, HAL_MAX_DELAY);
			HAL_UART_Receive(&huart1, (uint8_t*)&host_size, 4, HAL_MAX_DELAY);

			// 自己计算 CRC32
			uint32_t calc_crc = crc32_calc((uint8_t*)APP_ADDR, host_size);

			if (calc_crc == host_crc) {
				HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
			} else {
				HAL_UART_Transmit(&huart1, (uint8_t*)"FAIL", 4, HAL_MAX_DELAY);
			}
            break;
        }
    }
}
